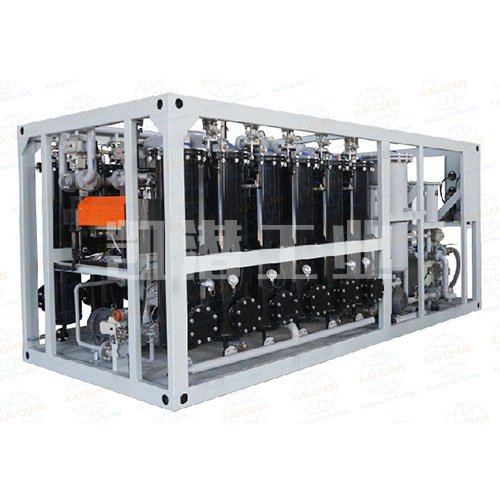

變壓器油濾油機是一種過濾油中固體雜質、水分，改善油質性能、提高變壓器油的絕緣強度的機械設備。下面凱潛就為大家介紹一下變壓器油濾油機工作原理、操作說明及保養方法。

變壓器油真空濾油機原理：

濾油機工作時，油液在內外壓差的作用下經入口進入初濾器，大顆粒雜質被濾除，油液經多級紅外線加熱后，進入特制個性化的真空分離器中，在真空分離器中先形成零狀，再形成膜狀，使其在真空中的接觸面積擴大為原來的數百倍，油中的水分在高熱、高真空度、大表面，高抽速的條件下得到快速汽化并由真空系統排出。

由真空分離器上部排出的水蒸氣，首先經冷凝器降溫除濕后，進入冷卻器中再次冷卻，冷凝水進入儲水器中排出，經兩次冷凝除濕后的氣體，_后由真空泵排向空中。

真空分離器中經真空汽化脫水后的干燥油液，經輸油泵由負壓升為正壓，經過濾后，凈油從出油口排出，完成整個凈油過程。

推薦閱讀：變壓器濾油注意事項！

變壓器油真空濾油機操作步驟：

1、在開啟濾油機之前，應將真空度及控制溫度進行設定。根據所處地海拔位置的不同，對電接點真空表真空度在-0.07~0.09Mpa之間進行設置，溫控儀的溫度一般調定在45~65℃。

2、開啟真空泵進氣管上的閥門，并啟動真空泵，注意觀察真空度上升的情況。

3、當真空度達到已設定的真空度時，電接點導通；進油電磁閥自動開啟，即開始進油，同時加熱器投入使用。（注意：加熱器的使用受溫控儀設定值和進油電磁閥的雙向控制，即必須同時滿足此兩條件時，加熱器才投入使用。）

4、當油液進入真空罐后，油位達到油位計上的紅外線油位自動控制儀下限高度時，紅外線油位自動控制儀內部繼電器觸點導通，出油電磁閥自動開啟，同時油泵自動開啟，出油口開始出油；若油位超過油位計上的紅外線油位自動控制儀上限高度，則進油電磁閥自動關閉，停止進油，這樣就避免真空罐跑油；若油位低于油位計上紅外線油位自動控制儀下限高度時，油泵則自動停止排油。從而保證整個濾油過程實行自動控制。

5、本機正常進行工作，且油液循環數次后，即可從取樣口取樣化驗。
